Praktijkgeval 3: storingsdiagnose bij een Volvo V70 III

Een kwestie van de juiste communicatie!

In deze column nemen wij u graag mee tijdens de diagnose van een storing in een Volvo V70 III uit 2009 met motorcode D5244T5. Het verhaal begint als de eigenaar zich bij een garagebedrijf meldt met de klacht dat het instrumentenpaneel af-en-toe uitvalt en de autoverlichting knippert. Daar wordt vastgesteld dat de oorzaak zeer waarschijnlijk een klapperverbinding ergens in de kabelbomen of connectors van de auto is.

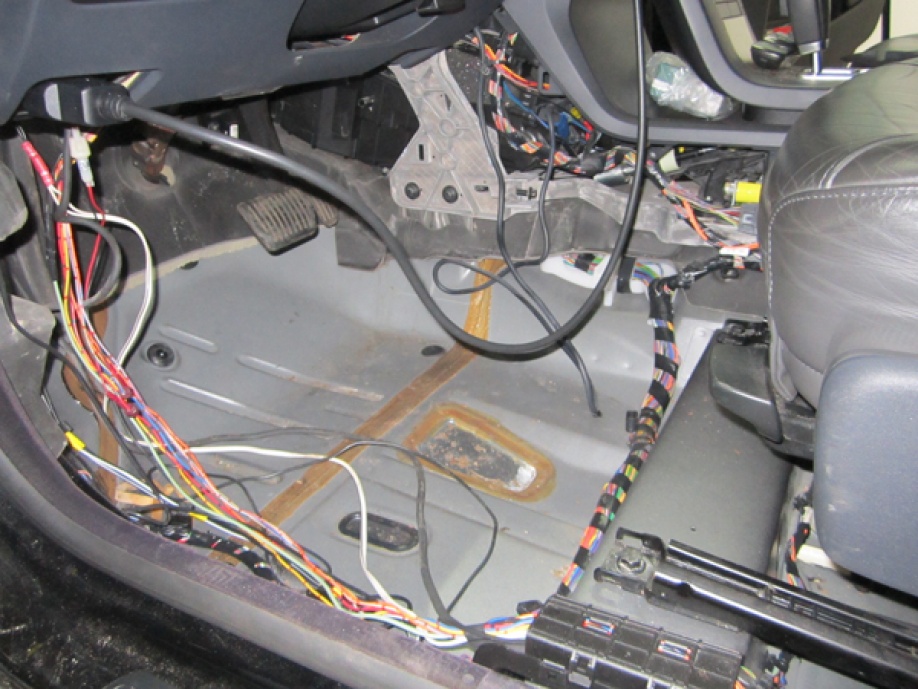

Afbeelding 2Om de klapperverbinding te lokaliseren worden delen van het interieur verwijderd (zie afbeelding 1 en 2). De klapperverbinding wordt niet aangetroffen, maar de funktionaliteit van de Volvo gaat zienderogen achteruit. Het instrumentenpaneel blijft nu in zijn geheel uit. De elektrische ramen en keyless entry werken niet meer en de kontaktslotschakelaar zit in een soort van noodloop. De motor slaat gelukkig wel nog aan en de automatische versnellingsbak werkt ook nog naar behoren. In deze toestand wordt de auto bij ons aangeboden. Tja, waar begin je dan … Uit de bevraging van de regeleenheden komt naar voren dat veel regeleenheden elkaar niet meer “zien” door fouten in het CAN-bus netwerk. Wat daarbij meteen opvalt is dat het instrumentenpaneel uitgevallen is, maar nog wel benaderbaar is via de testkast.

Als we het instrumentenpaneel aansturen met een actuatortest licht het instrumentenpaneel opeens op en werkt alles wat aangestuurd wordt vanuit de actuatortest naar behoren. De vraag die meteen rijst is “Waarom funktioneert het instrumentenpaneel naar behoren indien deze aangestuurd wordt vanuit een actuatortest en waarom blijft het instrumentenpaneel op zwart staan als de auto op contact staat of als de motor draait?”. Op basis van voorgaande vaststelling proberen we vanuit een actuatortest in de portierregeleenheden de ramen te bedienen. Resultaat: de ramen kunnen geopend en gesloten worden middels de actuatortest.

Gecombineerd met fouten in het CAN-bus netwerk rijst een tweede essentiële vraag, “hoe kan het dat we met de testkast de regeleenheden van onder andere de portieren, het instrumentpaneel en de centrale elektronica module (CEM) kunnen benaderen terwijl de CEM aangeeft geen contact te kunnen krijgen met het instrumentenpaneel en de portierregeleenheden en vice versa?”.

Afbeelding 3
Tijd om het netwerkschema erbij te pakken (zie afbeelding 3). Hieruit volgt dat het instrumentenpaneel (DIM), de portierregeleenheden (DDM, PDM), de keyless-entry (KVM) en nog enkele andere regeleenheden middels het CAN-bus-netwerk via pen 3 en pen 11 verbonden zijn met de OBD poort waaraan de testkast hangt (rood kader onderin afbeelding 3). Dit verklaart de succesvolle communicatie tussen de testkast en de regeleenheden waarvan de CEM aangeeft dat het niet lukt om een succesvolle communicatie op te zetten. In afbeelding 3 valt op dat de bestuurdersportierregeleenheid (DDM) als eerste verbonden is met de CEM via een 57-polige connector op pennetje 56 en 57 (groen kader in afbeelding 3). De DDM geeft aan dat deze de CEM niet ziet en de CEM geeft aan dat deze o.a. de DDM niet ziet. Na deze constatering gaat onze aandacht meteen uit naar de 57-polige connector.

Afbeelding 4Als we deze loskoppelen is de oorzaak voor de onderbreking tussen de CEM en de rest van de regeleenheden in een keer helder. Er is een pootje in de stekker verbogen waardoor een van de twee netwerkdraden van het CAN-bus-netwerk onderbroken is (zie afbeelding 4). Na het herstellen van deze verbinding werkt alles weer naar behoren.

Via een schema van het CAN-bus-netwerk dat verbonden is met pen 6 en pen 14 van de OBD poort wordt ook meteen duidelijk waarom we met de testkast wel verbinding kunnen krijgen met de CEM: de communicatie tussen de testkast en de CEM verloopt via een ander netwerk.

Afbeelding 5Tijdens het controleren van de verbinding in de 57-polige connector en de bedrading daaromheen, viel op dat de voedingsconnector van de CEM niet juist ingestoken was (zie afbeelding 5).

Visuele inspectie van de connector wees uit dat deze onderhevig was geweest aan een klapperverbinding. Er rees een zeer sterk vermoeden dat deze stekker mogelijk de klapperverbinding was die de uitval van het instrumentenpaneel en het knipperen van de voertuigverlichting veroorzaakte, de oorspronkelijke klacht waarmee de eigenaar het garagebedrijf benaderde. Na het op een juiste wijze vastklikken van deze connector bleek de Volvo geen last meer te hebben van storingen.

De Volvo is daarop weer naar het garagebedrijf gebracht die meteen zijn begonnen met het terugplaatsen van de interieurdelen zodat de Volvo weer terug kon naar de eigenaar.
