Praktijkgeval 20: Diagnose van een Mazda MX5 met motorcode B6D van bouwjaar 2001

Een simpel systeem dat tot hoofdbrekens leidt.......

In deze column nemen wij u graag mee tijdens de diagnose van een Mazda MX5 van bouwjaar 2001 met een 1.598 cm3 indirect ingespoten verbrandingsmotor met motorcode B6D die af-en-toe niet aanslaat.

Het garagebedrijf welke dit voertuig bij ons aanbiedt heeft de brandstofpomp en de krukas- en nokkenassensor al vervangen. Dat had geen invloed op de storing. Zoals altijd starten we ons onderzoek met een volledige voertuigscan. Hieruit komen geen meldingen naar voren die gerelateerd zouden kunnen zijn aan de storing. Dit is, gegeven het bouwjaar van de Mazda niet zo vreemd. De zelf-diagnose van motormanagementsystemen van deze generatie is vaak Spartaans met als gevolg dat af-en-toe storingen zelden tot foutmeldingen leiden die herleidbaar zijn naar de oorzaak van de storing.

De storing blijft de eerste paar dagen uit. Uiteindelijk slaat de motor dan een keer niet aan.

We voeren metingen uit en zien dat:
-> het krukas-, nokkenas- en het luchtmassametersignaal overeenkomt met de signalen als de motor wel aanslaat,
-> de voedingen en massa's van de motorregeleenheid in orde zijn en
-> de bobines aangestuurd worden.

Wat we echter ook zien is dat de injectoren niet aangestuurd worden, maar wel van voeding voorzien worden. In afbeelding 1 staat een opname van het krukassignaal (rood), het nokkenassignaal (geel), de aansturing van de bobine (groen) en het uitblijven van de aansturing van de injectoren (blauw).

Afbeelding 1

We verleggen onze aandacht naar de aansturing van de injectoren en voeren een meting uit bij de connector van de motorregeleenheid en de injectoren zelf. Die meting laat exact hetzelfde beeld zien; geen aansturing van de injectoren. Door deze meting kunnen we de bedrading tussen de injectoren en de motorregeleenheid wegstrepen als verdacht.

Wat is er dan aan de hand?
Er is een reden waarom de injectoren niet aangestuurd worden. Die reden is niet het krukas-, nokkenas- of luchtmassametersignaal, ook niet de voedingen en massa's van de motorregeleenheid en ook niet de  bedrading tussen de injectoren en de motorregeleenheid. Om toch te achterhalen wat de oorzaak van het niet aansturen van de injectoren is, proberen we manipulaties uit te voeren om te zien hoe de motorregeleenheid daarop reageert:
-> als we de distributietiming van de motor aanpassen (uiteraard elektronisch en niet mechanisch) leidt dit tot het ontbreken van de aansturing van de injectoren, maar ook het ontbreken van de aansturing van de bobines. Geen match met onze situatie.
-> als we de startblokkering niet vrijschakelen wordt de startmotor niet aangestuurd; eveneens geen match met onze situatie.

We besluiten tot een brainstormsessie met ons team om niet-voor-dehand-liggende-redenen te bedenken waarom de injectoren tijdens de storing niet aangestuurd worden. Tijdens die sessie oppert Sven dat er bij dit soort oudere voertuigen waarbij de gasklep bediend wordt met een gaskabel, de injectoren soms uitgeschakeld worden als tijdens het starten het gaspedaal volledig bediend wordt. Dit is bij deze oudere auto's zo geimplementeerd omdat er dan compressie gemeten kan worden zonder dat er brandstof in de cilinders geinjecteerd wordt.

Tijd om deze hypothese te toetsen;
we bedienen we het gaspedaal voordat we starten en laten het gaspedaal tijdens het starten en niet aanslaan los. Dit leidt tot een gelijke situatie als bij de storing; geen aansturing van de injectoren, wel aansturing van de bobines.

De hoofdverdachte is nu in beeld; de standmelding van de gasklep.

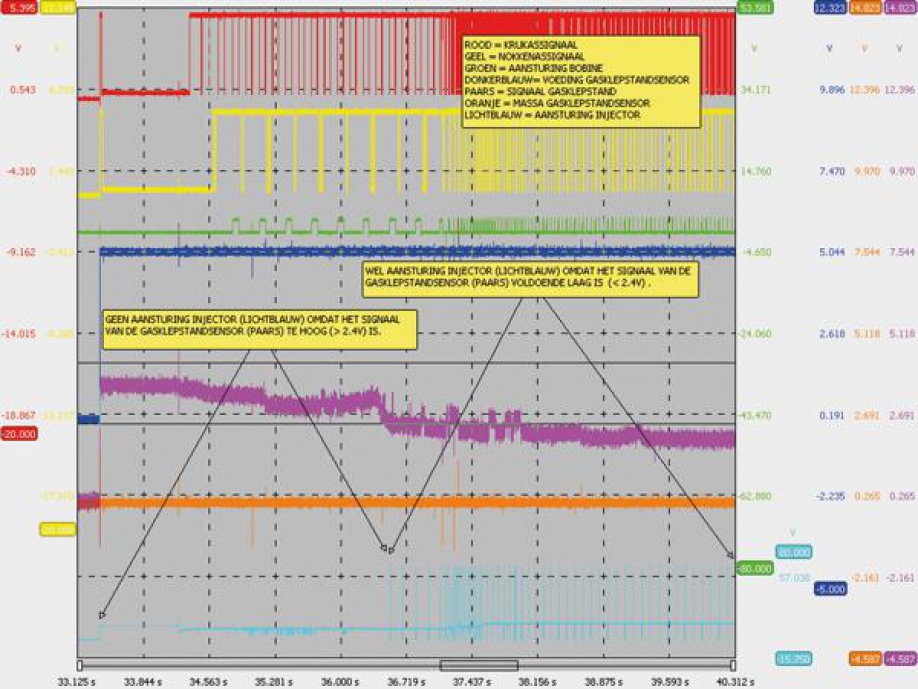

Als we deze bemeten tijdens de storing stellen we vast dat het signaal van de standmelding een offset heeft. Zakt deze offset tijdens het starten van de motor richting het niveau "gaspedaal niet bediend" dan vindt meteen aansturing van de injectoren plaats en slaat de motor aan (zie afbeelding 2).

Afbeelding 2

De Mazda gaat terug naar de opdrachtgever met als reparatieadvies: vervang de gasklepstandsensor.
