Praktijkgeval 15: diagnose inlaattraject storing in een Ford Focus 1.6 TDCI bouwjaar 2013

Een storing bij forse belasting!

In deze column nemen wij u graag mee tijdens de diagnose van een inlaattraject storing in een Ford Focus 1.6 TDCI met motorcode NGDB van bouwjaar 2013. Na het vervangen van de distributieriem heeft deze Ford een storing bij forse belasting.

De Ford is bij het garagebedrijf aangeboden voor een grote beurt en een distributieriem vervanging. Na uitvoeren van deze werkzaamheden heeft het garagebedrijf een proefrit gemaakt. Daarbij is vastgesteld dat de Ford bij een forse belasting in noodloop gaat met de volgende storingen:
* P006A-00 Inlaatspruitstuk druk geen overeenstemming
* P1102-21 Luchtmassameter signaal te laag

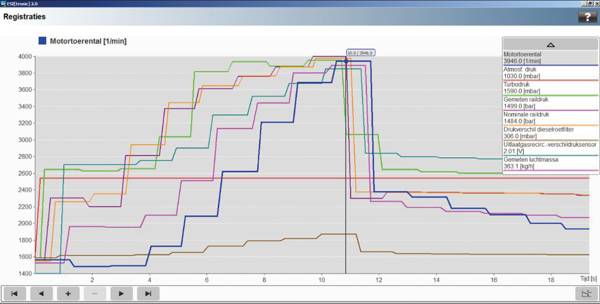

Omdat een mechanische controle van de distributietiming geen afwijkingen laat zien wordt de Ford bij ons aangeboden voor nader onderzoek. Voor een eerste oriëntatie gaan we met de auto rijden waarbij we de meetwaarden via het diagnoseapparaat monitoren, om vast te stellen wat er gebeurt bij het optreden van de storing. In afbeelding 1 staat een van deze opnames. Daaruit volgt dat de registreerde drukval over het roetfilter oploopt tot 306 mbar bij circa 4000 toeren. Op dat moment schakelt de motorregeleenheid over op de noodloop en worden voornoemde twee foutcodes gezet.

Afbeelding 1

Een afwijkende druksensor?
Om zeker te weten dat de differentiaaldruksensor de juiste waarde aangeeft, controleren we deze door met een handpompje druk op de sensor te zetten en met een aparte drukmeter vast te stellen of de geregistreerde drukwaarde in de motorregeleenheid gelijk is aan de afgelezen drukwaarde op de drukmeter. Dit is over het gehele bereik het geval dus we stellen vast dat de drukmeter  correct functioneert.

Een verstopt roetfilter?
Het garagebedrijf stuurt het roetfilter op voor een reiniging. Het reinigingsbedrijf geeft aan dat het roetfilter verstopt is en dat deze niet meer gereinigd kan worden. Er wordt een nieuw roetfilter gemonteerd. Bij een proefrit schiet de Ford echter wederom op eenzelfde manier in de noodloop als voor het vervangen van het roetfilter.

En de volgende stap?
We voeren nog enkele andere voor de hand liggende controles uit zoals controle van manipulatie van de software in de  motorregeleenheid. Omdat daar geen oorzaak voor de storing in wordt gevonden besluiten we een opname te maken van het drukbeeld van de cilinder. Hiervoor vervangen we een gloeibougie door een druksonde, waarmee we de druk in de cilinders tijdens de inlaat-, compressie-, arbeids- en uitlaatslag meten.

Afbeelding 2

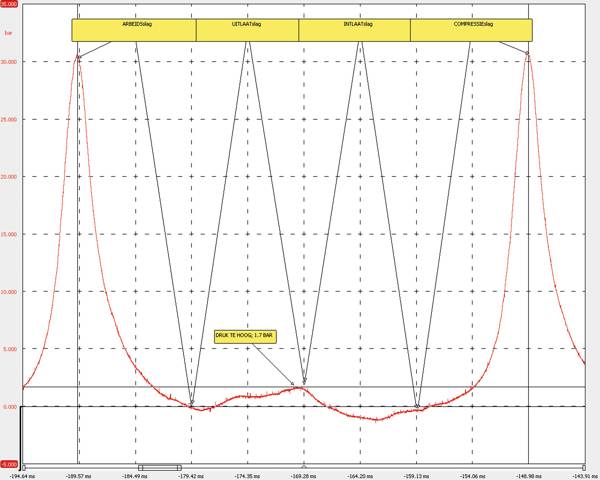

In afbeelding 2 staat 0,04 seconden weergegeven van zo'n druk-opname bij 3000 toeren waarbij de 4 slagen aangegeven staan en op de verticale as de relatieve druk in bar. Wat opvalt bij deze drukopname is dat de relatieve druk op het einde van de uitlaatslag circa 1.7 bar is. Dit is een afwijkende situatie; in de uitlaatslag gaan de uitlaatkleppen open en "ademt" de cilinder uitlaatgassen "uit" de uitlaat in. De druk in de uitlaatslag moet nagenoeg gelijk zijn aan de omgevingsdruk, uitgedrukt als relatieve druk is dit circa 0 bar. In deze motor loopt de druk in de uitlaatslag op naar 1,7 bar relatief, dus 2.7 bar absoluut.

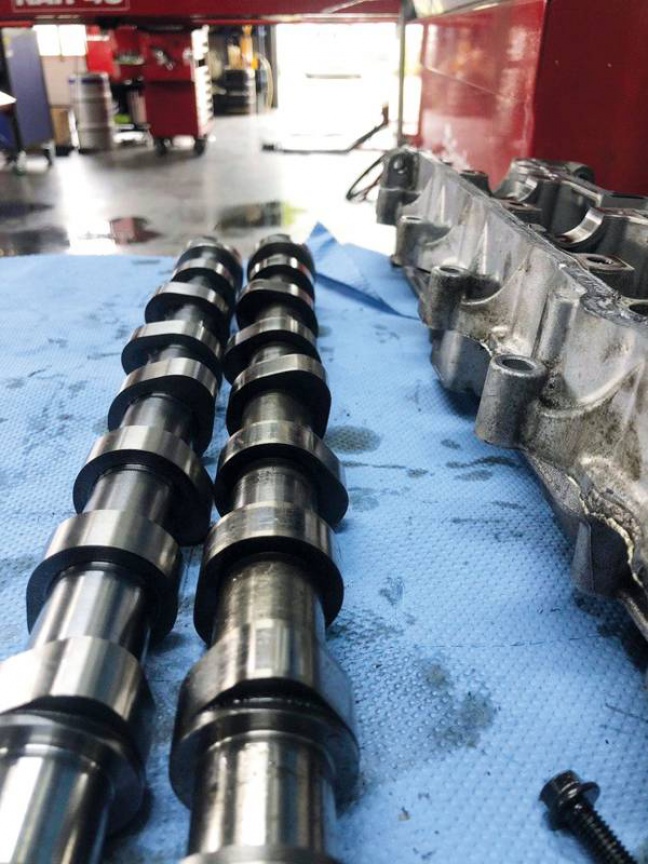

Terwijl wij ons verdiepen in de meetresultaten om een verklaring te vinden voor de oplopende druk in de uitlaatslag besluit het garagebedrijf de cilinderkop te laten nakijken door een revisiebedrijf. Die komen tot de conclusie dat deze in orde is. Ondertussen hebben wij op basis van de meetresultaten vastgesteld dat er toch echt iets mis gaat met de timing. In overleg met het garagebedrijf wordt een nieuwe nokkenas besteld. Als die arriveert is de oorzaak van de storing meteen helder: enkele nokken zijn verdraaid op de nokkenas (zie afbeelding 3).

Afbeelding 3

En de relatie met de distributieriemvervanging en het verstopte roetfilter?
Zeer waarschijnlijk zat het roetfilter voor de distributieriem vervanging al grotendeels verstopt als gevolg van een slechte verbranding door verdraaide nokken op de nokkenas. Dit en de storing bij forse belasting met een noodloop tot gevolg is waarschijnlijk nooit opgemerkt door de berijder omdat deze altijd laagtoerig met de auto rijdt en dus nooit in het "forse belastingsgebied" komt. Na het vervangen van de nokkenas en diverse proefritten gaat de Ford terug naar de eigenaar en kunnen wij met een voldaan gevoel een punt achter deze bijzonder interessante diagnose zetten!
