Praktijkgeval 18: Diagnose van een brandstofdrukstoring in een BMW 116i met motorcode N13B16A (bwj. 2012)
Eén storing, twee oorzaken!

In deze column nemen wij u graag mee tijdens de diagnose van een brandstofdrukstoring in een BMW 116i met motorcode N13B16A van bouwjaar 2012.

Onze opdrachtgever heeft de koppakking vervangen. Na deze ingrijpende reparatie wordt er een proefrit uitgevoerd. Tijdens de proefrit gaat het storingslampje branden en gaat de motor in noodloop met als storing "11A002 brandstof-hogedrukregeling, druk te laag". De opdrachtgever heeft al wat basiszaken gecontroleerd maar geen afwijkingen aangetroffen. Ook heeft hij de hogedruk brandstofpomp gewisseld met een andere hogedruk brandstofpomp. Dit had geen effect op de storing.

Als we de BMW in behandeling nemen valt ons op dat de brandstofdrukstoring tijdens twee situaties optreedt; (1) af-en-toe tijdens een koude start en (2) tijdens belasting van de motor op de snelweg. Allereerst controleren we of er een software update beschikbaar is voor de motorregeleenheid. Dit blijkt niet het geval te zijn. De motorregeleenheid heeft de laatste softwarestand aan boord. Daarnaast resetten we alle adapties van de motorregeleenheid. Dit heeft geen invloed op de storing.

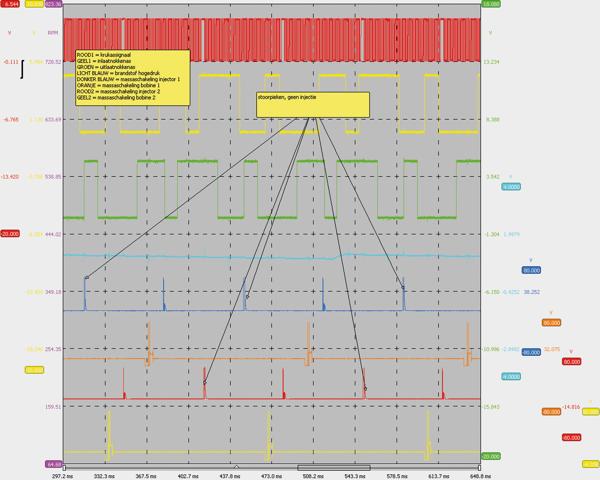

Om vast te stellen wat er gebeurt tijdens het optreden van de klacht meten we de signaalspanningen van de krukassensor, de inlaatnokkenas sensor, de uitlaatnokkenassensor en de hogedrukbrandstofdruksensor. Tegelijkertijd meten we de aansturing van injector 1 en 2 en de aansturing van bobine 1 en 2 om vast te stellen wat er gebeurt als de klacht optreedt. Deze meting staat weergegeven in afbeelding 1.

Afbeelding 1

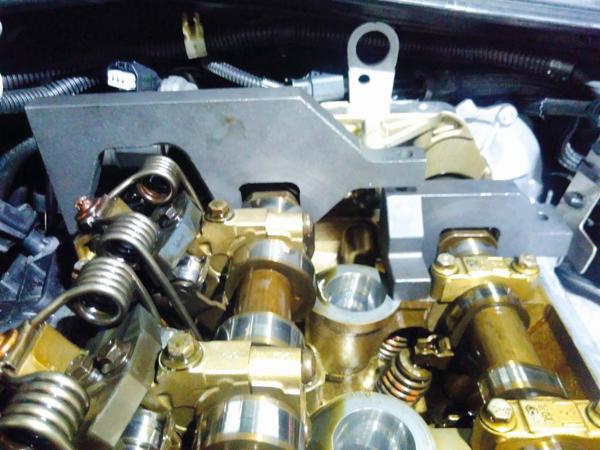

We vergelijken de meting van het krukassignaal en de beide nokkenassen met dezelfde metingen bij eenzelfde motor. Daaruit komt naar voren dat de inlaatnokkenas circa 18 krukasgraden (9 nokkenasgraden) te "laat" staat. Daarop besluiten we de timing fysiek te controleren. Als we het gereedschap op de nokkenassen plaatsen blijkt inderdaad dat de inlaatnokkenas niet op tijd staat.
Zie afbeelding 2.

Afbeelding 2

We zetten de distributie op tijd en maken een aantal proefritten, verdeeld over verschillende dagen. Ons valt op dat de storing niet meer optreedt bij een koude start, maar alleen nog optreedt tijdens belasting van de motor op de snelweg. Omdat we de beschikking hebben over originele fabrikantsoftware kunnen we een aantal controles uitvoeren via de diagnosesoftware van BMW. We voeren controles uit van het lagedruk brandstofgedeelte, de hogedruk brandstofdruksensor en het hogedruk brandstofgedeelte. Het resultaat van die controles is keer op keer dat de hogedruk brandstofpomp defect is. Onze opdrachtgever had de hogedruk brandstofpomp echter al een keer gewisseld met een andere hogedruk brandstofpomp en gaf aan dat dit geen effect had op de storing. Omdat we geen duidelijke afwijking in onze metingen zien tijdens het optreden van de storing en omdat de controles van de BMW  diagnosesoftware steevast de hogedruk brandstofpomp als oorzaak aanwijzen pakken we de (de)montage handleiding van de hogedruk brandstofpomp erbij.

Uit die handleiding komt naar voren dat de hogedruk brandstofpomp op een speciale manier gemonteerd dient te worden, zie afbeelding 3. We besluiten om de pomp te demonteren en zien dan gelijk dat de as van de pomp 180 graden verdraaid ten opzichte van de voorgeschreven positie gemonteerd is. We herstellen de montage van de pomp en stellen na diverse proefritten vast dat de storing als sneeuw voor de zon verdwenen is. De BMW kan weer terug naar de eigenaar. Van storing naar gerichte reparatie!

Afbeelding 3
