Praktijkgeval 19: Diagnose van een Ford Ka 1.2 met motorcode 169A4000 van bouwjaar 2009

ECU (Engine Control Unit) defect?

In deze column nemen wij u graag mee tijdens de diagnose van een Ford Ka 1.2 met motorcode 169A4000 van bouwjaar 2009 waarvan de startmotor dienst weigert.

Deze Ford is aangeboden bij een schadehersteller in verband met schade aan de achterzijde. Nadat de schade keurig hersteld was is de Ford bij de eigenaar afgeleverd. Enige tijd na aflevering krijgt het schadeherstelbedrijf een telefoontje van de eigenaar, deze wil met de Ford op pad, maar de startmotor weigert dienst.

Het schadeherstelbedrijf haalt de Ford op en voert enkele basiscontroles uit. Uit de basiscontroles komen geen zaken naar voren die een relatie hebben met de startmotor welke dienst weigert. Ook de achterschade lijkt geen relatie met de klacht te hebben. Wat het schadeherstelbedrijf opvalt is dat het startonderbrekerslampje blijft branden en dat de motorregeleenheid niet benaderbaar is met het diagnoseapparaat. Het schadeherstelbedrijf biedt daarop de Ford bij ons aan voor verder onderzoek.

We starten ons onderzoek met een volledige voertuigscan. Het lukt ons niet om de motorregeleenheid te benaderen. Enkele ander regeleenheden zoals de ABS regeleenheid en de centrale elektronica zijn wel benaderbaar maar ondervinden hetzelfde probleem als ons diagnoseapparaat; zij krijgen geen contact met de motorregeleenheid.

De foutmeldingen die gezet worden zijn:
->ABS 8.0 var 3: D701 CAN bericht motorstuurapparaat foutief;
->Centrale elektronica ZE 4.1: U1701 Communicatie met motormanagement foutief.

Afbeelding 1

Uit het bedradingsschema (zie afbeelding 1) volgt dat er twee relais betrokken zijn bij de aansturing van de startmotor. Een van die relais wordt aangestuurd door de motorregeleenheid (massaschakeling). Omdat de motorregeleenheid niet benaderbaar is parkeren we de controle van de relais. Allereerst dient de motorregeleenheid benaderbaar te zijn.

Afbeelding 2

We beginnen met controles van de voeding van de motorregeleenheid. De permanente voeding (afbeelding 2, paarse cirkel) en de contact geschakelde voeding (afbeelding 2, rode cirkel) zijn in orde. De  systeemrelaisgeschakelde voedingen (afbeelding 2, oranje cirkel) zijn niet in orde. Deze hebben een spanning van 2.3 V. Bekrachtigen we het systeemrelais (afbeelding 2, K04) handmatig dan is de systeemrelais-geschakelde spanning in orde maar de motorregeleenheid is dan nog steeds niet benaderbaar. Controle van de CAN bus verbinding (afbeelding 2, blauwe cirkel) laat correcte CAN bus boodschappen zien.

ECU DEFECT ???
Voordat we die conclusie trekken controleren we eerst de massaverbindingen. B5, B6, B21 en B22 zijn de massaverbindingen van de ECU. Als we deze meten ten opzichte van accu plus is de spanning 0V en niet - 12V zoals we zouden verwachten. Metingen ten opzichte van accu min laten een spanning van 12V zien.

Wat is hier aan de hand?

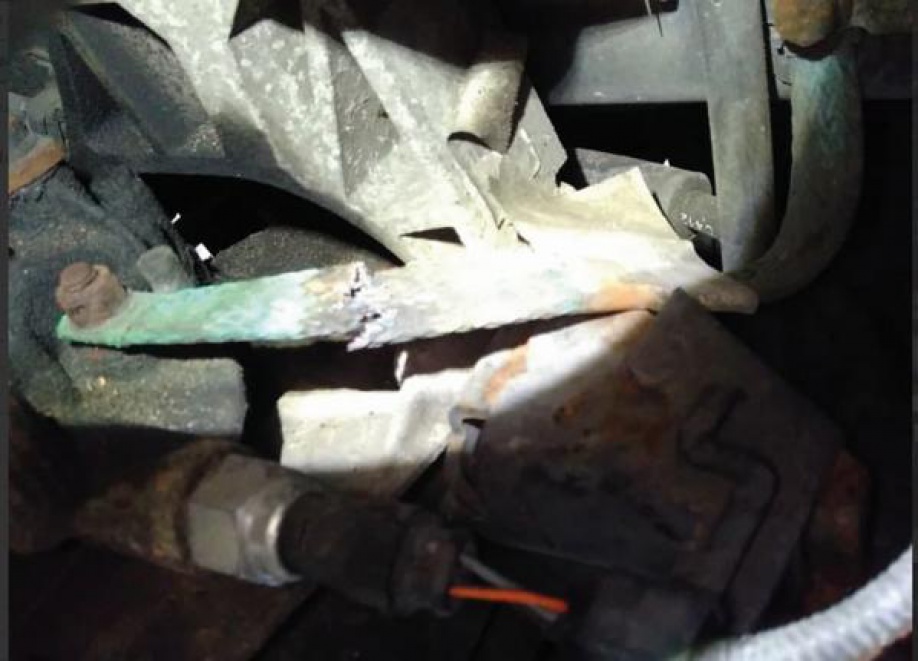

Als we op het schema de massaverbindingen volgen staat er aangegeven dat de massaverbindingen van B5, B6, B21 en B22 verbonden zijn met de massa motorblok. Controle van de massa motorblok laat zien dat deze niet verbonden is met accu min. Een visuele inspectie van de massakabel die verstopt zit onder accu bevestigingsplaat laat in een keer de oorzaak van het falen zien (zie afbeelding 3); een gescheurde  massakabel.

Afbeelding 3

Na herstel van de massakabel werkt de Ford weer naar behoren; een geluk bij een ongeluk, de motorregeleenheid lijkt geen schade te hebben opgelopen van de klapperende massaverbinding als gevolg van de scheur in de massakabel.

Heeft u een voertuig met een storing die onoplosbaar lijkt omdat verschillende pogingen om deze te  verhelpen gestrand zijn, neem dan contact met ons op!
